隨著工業4.0時代的深入推進，機器人技術正朝著高精度、高可靠性、輕量化方向快速迭代，其核心競爭力直接取決于復雜結構零部件的制造水平。精密機械加工作為高端制造的核心支撐技術，憑借微米級甚至亞微米級的加工精度、穩定的加工質量，成為機器人復雜結構零部件制造的關鍵環節，廣泛應用于關節模塊、傳動系統、結構支撐等核心部件的生產。然而，面對機器人零部件日益復雜的結構設計、嚴苛的性能要求以及規?；a(chǎn)的需求，精密機械加工仍面臨諸多技術瓶頸與挑戰，亟待突破與優化。

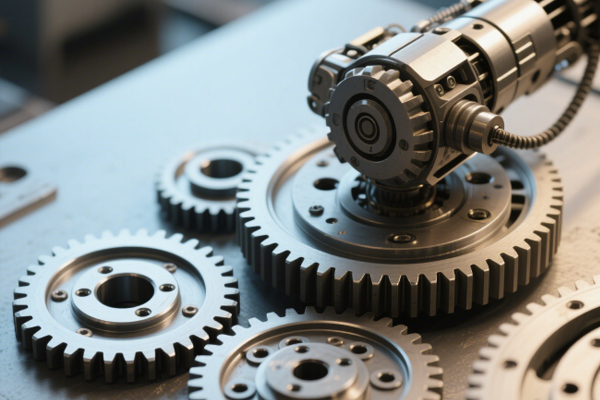

精密機械加工在機器人復雜結構零部件制造中的應用，貫穿于核心部件生產的全流程，覆蓋傳動、結構、感知等多個關鍵模塊，為機器人的精準運行提供了堅實保障。在傳動系統零部件制造中，精密機械加工的應用最為廣泛且關鍵，其中絲杠與減速器作為機器人動力傳遞的核心元件，對加工精度要求極高。滾珠絲杠作為靈巧手的核心傳動部件，需通過精密磨削、車削工藝加工絲杠、螺母及鋼球組件，確保將回轉運動精準轉化為直線運動，其摩擦阻力與傳動效率直接決定機器人手部動作的靈活性，目前主流加工工藝可將螺距誤差控制在0.5微米以內。行星滾柱絲杠則應用于機器人直線關節，通過精密嚙合加工實現高負載、高壽命的傳動需求，其加工難點集中在螺紋磨削與熱處理工藝的精準控制。
減速器作為機器人成本占比達12%的核心部件，其加工精度直接決定機器人關節的運動精度與使用壽命。諧波減速器用于機器人腕部、肘部等輕負載關節，其柔輪、剛輪的加工依賴精密精沖、磨削工藝，需保證齒面精度達ISO 5級以上，避免熱處理后的微量變形影響嚙合精度；RV減速器用于髖部、肩關節等重負載關節，其多級減速結構的加工需實現極高的裝配精度，依賴精密銑削、磨削工藝保障零部件的尺寸一致性與剛性。
在結構支撐類零部件制造中，精密機械加工有效解決了復雜三維結構的成型難題。機器人大腿支架等部件為U形三維空間結構，兩側弧面需保證極高的同軸度，若軸線偏移超過0.02mm便會導致關節卡滯，通過五軸CNC加工實現單次裝夾完成兩側弧面精加工，可將軸線偏移控制在0.01mm以內，同時保障大跨距銷孔的尺寸精度。此外，機器人輕量化構件如鈦合金關節連接件、碳纖維軀干，需通過精密銑削、磨削工藝兼顧輕量化與力學性能，避免加工過程中出現應力集中與變形，確保零部件的承載能力與運行穩定性。
在感知類零部件制造中，精密機械加工為傳感器的高精度運行提供了保障。力傳感器的彈性體需加工微型盲孔用于粘貼應變片，視覺傳感器鏡頭座的安裝孔需保證H4級孔徑公差與極高的同軸度，這些均依賴精密鉆削、鉸削及拋光工藝，避免加工誤差導致傳感器靈敏度下降或失效。同時，精密機械加工還應用于伺服電機轉子軸、定子等零部件的加工，通過細長軸精密車削、超薄硅鋼片精密沖壓工藝，保證電機的快速響應與動態跟蹤精度。
盡管精密機械加工在機器人復雜結構零部件制造中發揮著不可替代的作用，但當前行業發展仍面臨諸多挑戰，制約著機器人零部件制造的提質增效與國產化進程。首先，復雜結構零部件的加工精度與一致性難以兼顧。機器人零部件多為多曲面、多孔系、薄壁化結構，如諧波減速器柔輪壁厚僅1.0-1.2mm，加工過程中易受切削力、溫度變化影響產生變形，導致齒面精度與表面粗糙度難以滿足要求，傳統銑削工藝甚至無法達到Ra>0.8μm的表面粗糙度標準，且批量生產中易出現精度漂移問題。
其次，難切削材料的加工技術瓶頸突出。機器人核心零部件多采用鈦合金、高強度合金鋼、陶瓷等難切削材料，這類材料導熱性差、硬度高，加工過程中切削力大、切削溫度高，易導致刀具磨損嚴重、加工效率低下。如鈦合金TC4加工時切削溫度可達800℃以上，易產生積屑瘤，不僅影響加工精度，還會縮短刀具壽命，增加加工成本；陶瓷材料用于微型絲杠時，其硬脆特性導致加工難度劇增，難以實現規模化生產。
再次，加工工藝與設備的適配性不足。傳統三軸CNC加工需多次裝夾復雜零部件，易產生誤差累積，難以適配機器人一體化、多曲面零部件的加工需求；而五軸CNC加工設備雖能實現單次裝夾成型，但設備成本高昂，且對操作人員的技術水平要求極高，導致中小制造企業難以承擔，制約了技術的普及應用。同時，部分新型加工工藝如冷鐓、卷制成型等，雖具有效率高、成本低的優勢，但工藝穩定性仍需提升，難以滿足高端機器人零部件的精度要求。
最后，國產化加工設備與核心零部件的差距明顯。目前，國內行星滾柱絲杠、RV減速器等核心零部件的市場份額仍被國外龍頭企業占據，國內加工設備在精度穩定性、可靠性上與國外先進設備存在差距，且核心刀具、檢測設備依賴進口，不僅增加了加工成本，還存在供應鏈安全風險。此外，精密加工的全流程檢測體系不完善，缺乏高效的在線檢測技術，難以實現加工誤差的實時補償，影響零部件的加工質量與生產效率。
面對上述挑戰，行業需從技術創新、設備升級、人才培養等多方面發力，推動精密機械加工技術與機器人零部件制造的深度融合。通過優化加工工藝，如采用硬車替代傳統磨削、冷精鍛減少材料損耗，提升加工效率與精度穩定性；加大高端加工設備研發投入，突破五軸CNC加工設備的核心技術，降低設備成本；建立全流程檢測體系，引入在線檢測技術，實現加工誤差的實時補償；加強人才培養，打造兼具理論知識與實操能力的專業團隊。
綜上，精密機械加工是機器人復雜結構零部件制造的核心支撐，其應用水平直接決定機器人的性能與競爭力，目前已在傳動、結構、感知等核心模塊實現廣泛應用。盡管面臨精度控制、材料加工、設備適配等多重挑戰，但隨著加工技術的不斷創新與行業協同發展，精密機械加工將逐步突破技術瓶頸，推動機器人核心零部件制造向高精度、高效率、國產化方向發展，為機器人產業的高質量發展注入新動力。
